Hur bygger man en bro över vatten?

Först måste man analysera botten: är det berg, lera eller sand? Hur djupt måste fundamenten gå? Kan en stålpåle borras ner i berggrunden, eller krävs kaisson-teknik eller betongfundament som byggs upp från noll i vattnet? Utmaningarna är många: de måste klara vattenrörelser, is, vind, temperaturväxlingar och den konstanta tyngden av trafik.

När bottnen är klar byggs fundamenten – grova pelare eller pålar som slås eller borras ner långt under vattenytan för att nå stabil grund. Ovan på dessa stödpunkter reser man brospann och brobana, ofta med hjälp av pråmar, flytkranar eller genom att skjuta ut sektioner från landet. Det är här man ser hur stål och betong måste samarbeta – betongen för tryck, stålet för drag och flexibilitet – och ofta prefabricerade delar sätter man ihop på plats. Slutligen ska bron säkras med räcken, vägbeläggning, och ofta stålstag eller förstärkningskablar beroende på brotyp.

Ume Älv-bron: Baggbölebron (Västra länken)

• Bron är 530 meter lång, med mötesfri väg och gång- och cykelväg.
• Den öppnades för trafik den 11 november 2024.
• Konstruktionen är böjd / kurvad för att bättre anpassas till landskapet och för att undvika att påverka naturen i älvens nipor i onödan.
• Bron har fyra spann med spännvidder: 103 + 129 + 129 + 103 meter mellan brostöden.
• Fyra av brons fem stöd vilar på stålpålar som borrats ner i berget, upp till 35 meter under markytan.

Medan bron över Ume älv är ett exempel på avancerad modern ingenjörskonst i Sverige, finns det runt om i världen brobyggen som spränger alla gränser för längd och skala. Här är några av de mest imponerande rekordbroarna globalt:

• Världens längsta bro (över land–vatten–land): Danyang–Kunshan-bron, Kina (~164 km)
• Längsta havsbro där delar går över öppet hav: Hongkong–Zhuhai–Macao-bron (~55 km)
• Öresundsbron – kombinerad väg- och järnvägsbro mellan Sverige och Danmark – ofta såsom referens för internationell broingenjörskonst

Brotyper – varför broar ser ut som de gör

Broars utseende handlar nästan alltid om funktion. Vilket material som används, hur långt spannet är och vilka krafter bron måste klara avgör vilken byggteknik som väljs. Därför ser en lokal betongbro över en å helt annorlunda ut jämfört med Golden Gate eller Öresundsbron.

En balkbro är den enklaste lösningen, ofta i betong eller stål, och används för kortare avstånd. För större spann bygger man istället på valv, kablar eller fackverk som kan fördela tyngden bättre.

Det är här broarna får sina olika ”signaturer”: en hängbro som Golden Gate får sina dramatiska pyloner eftersom vägbanan bärs upp av kablar, medan en snedkabelbro har en mer modern, stram design där kablarna sträcker sig direkt från tornen till vägbanan.

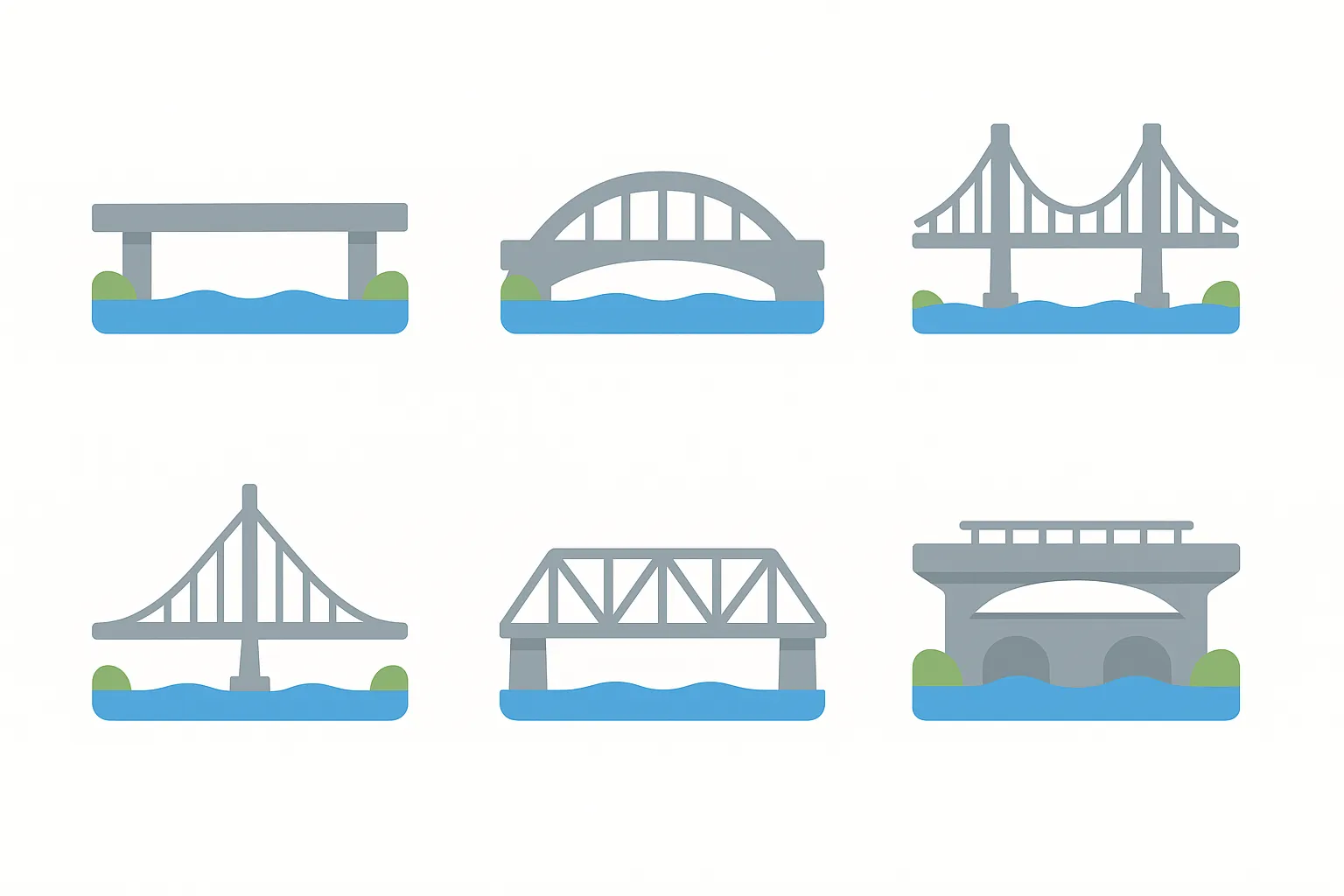

Vanliga brotyper

• Balkbroar – kortare avstånd, enkla och kostnadseffektiva.
• Valvbroar – lastfördelning genom valv, klassiska i sten och betong.
• Hängbroar – mycket långa spann, kablar som hänger i pyloner (t.ex. Golden Gate).
• Snedkabelbroar – moderna, kablar från torn direkt till vägbanan.
• Fackverksbroar – starka, ofta för järnväg.
• Kombinerade broar – kan ha både väg och järnväg, ibland tunnel under (som Öresundsbron).

Att bygga broar har alltid varit en balansakt mellan teknik, naturkrafter och människans visioner. Från den nya, svängda bron över Ume älv till världens längsta broar i Kina visar dessa projekt att det nästan inte finns några gränser för vad ingenjörer kan åstadkomma när behovet av förbindelser driver utvecklingen framåt. Och nästa gång du kör över en bro – kom ihåg att under dig finns åratal av planering, avancerade beräkningar och stål- och betongkonstruktioner som trotsar både gravitation och vattenmassor.
